Оборудование технологическое SPK для дождевания уличного исполнения

Назначение оборудования

Оборудование предназначено для проведения испытаний на водонепроницаемость кабин полностью собранных трамваев в соответствии с ОСТ 37.001.248-86.
Испытаниям на герметичность подвергаются следующие поверхности:

• Боковые поверхности;
• Крыша;
• Фронтальные поверхности.

Характеристика изделий:

• Максимальный габарит испытуемого изделия ДхШхВ 30000х2550х3900 мм (со сложенными зеркалами и токоприемником). Также будут производится испытания изделий меньшей длины.

Производственная программа:

• Ориентировочный годовой объем производства при двухсменном графике работы 75 шт. 3-х секционных, 55 шт. односекционных трамвайных вагонов.

Описание работы оборудования

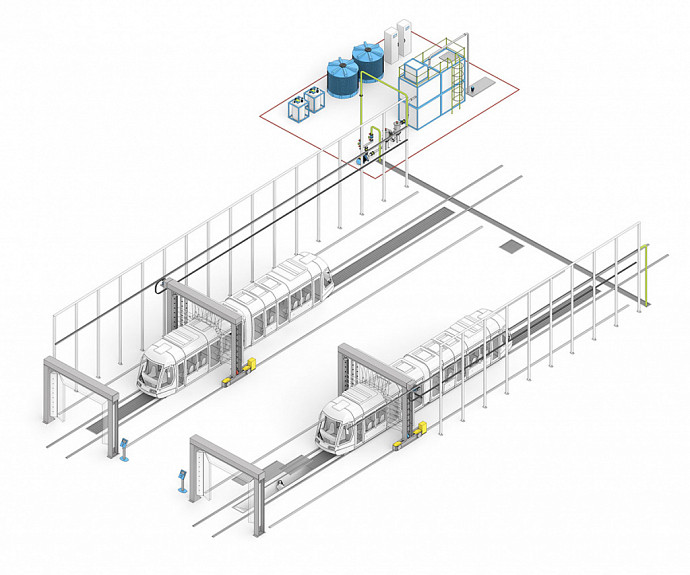

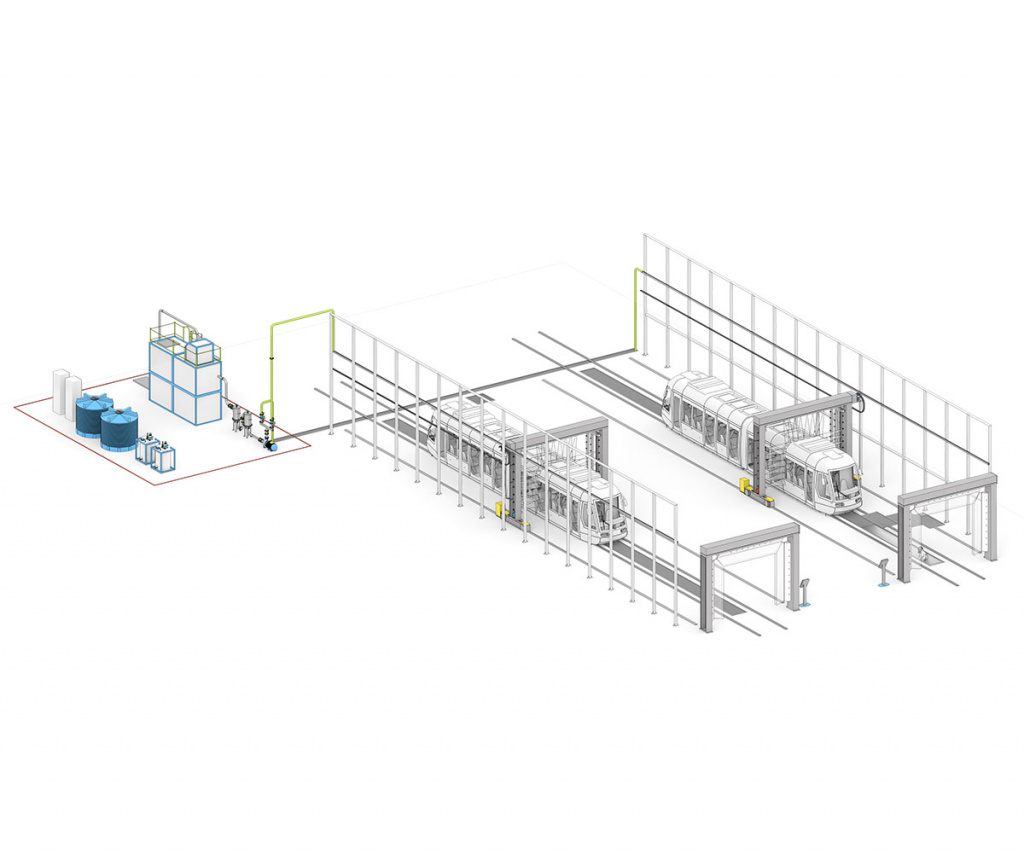

Испытания проводятся в открытом цеховом пространстве на двух параллельных путях. На каждом пути испытания могут производиться независимо. Испытания проводятся после установки вагона на позицию испытаний и фиксирования в этом положении. Подача вагонов производится с помощью маневровых средств,
не входящих в комплект поставки.
Метод испытаний—портальный.
При установке изделия на позицию испытаний портал находится на парковочной позиции. Сенсорная панель управления расположена рядом с парковочной позицией.
Перед началом испытаний оператор с сенсорной панели вводит заводской номер изделия, а также выбирает заведенные в меню значения следующих параметров:

• Артикул изделия или его длину;
• Интенсивность дождя
• Продолжительность испытаний.

Убедившись в отсутствии препятствий к перемещению портала оператор нажимает кнопку «Старт».
Перед началом движения подается предупреждающий звуковой сигнал о начале работы.т Далее установка автоматически производит испытания в соответствии с заданной программой. При перемещении портала подается мигающий световой сигнал. По окончании испытаний портальная установка перемещается на парковочное место и подает звуковой сигнал, свидетельствующий об окончании работы.
Далее оператор обследует изделие на наличие протечек. Результаты обследования заносятся в систему управления:

• «Успешно»
• «Протечки» (с указанием на панели мест протечек).

Далее оператор нажимает кнопку «Сформировать отчет». В отчет включается следующая информация:

• Дата проведения испытания
• Заводской номер изделия
• Интенсивность дождя
• Продолжительность испытания
• Результат испытания
